Expansion joint

Expansion Joint atau sambungan gerak , adalah rakitan yang dirancang untuk menyatukan bagian-bagian sekaligus menyerap pemuaian dan penyusutan bahan bangunan yang diinduksi oleh suhu dengan aman. Umumnya ditemukan di antara bagian bangunan , jembatan , trotoar , rel kereta api , sistem perpipaan , kapal , dan struktur lainnya.

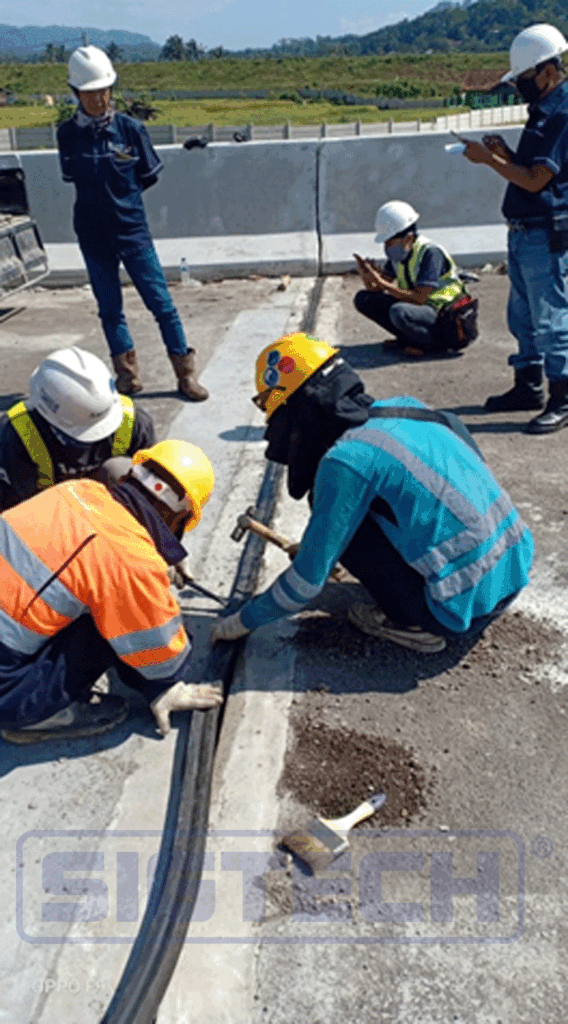

Expansion joint (EJ) terdiri dari dua jenis yaitu Expansion Joint Tertutup dan Expansion Joint Terbuka semuanya digunakan untuk keperluan berbeda. Pada Expansion Joint terbuka terbagi menjadi beberapa jenis lagi yaitu single gap expansion joint dan multi gap expansion joint. Jika pada EJ tertutup terbagi menjadi 2 bagian yaitu aspaltic joint plug dan expansion joint compression seal.

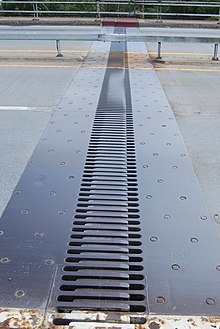

Mengenal Expansion Joint, Sambungan Pada Jembatan

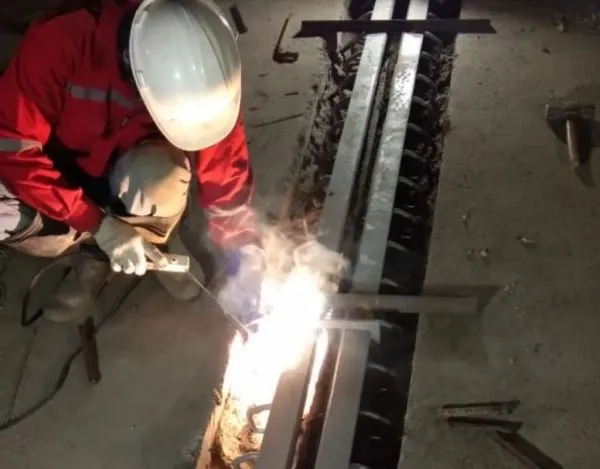

Sambungan ekspansi jembatan dirancang untuk memungkinkan lalu lintas yang terus menerus antar struktur sambil mengakomodasi pergerakan, penyusutan, dan variasi suhu pada beton bertulang dan prategang, komposit, dan struktur baja. Mereka menghentikan jembatan dari bengkok keluar dari tempatnya dalam kondisi ekstrim, dan juga memungkinkan gerakan vertikal yang cukup untuk memungkinkan penggantian bantalan tanpa perlu membongkar sambungan ekspansi jembatan.

Berbicara mengenai bagian-bagian konstruksi jembatan, Expansion Joint merupakan salah satu elemen yang tidak terpisahkan. Dikenal dengan nama lain sambungan ekspansi, sambungan jembatan atau penutup dilatasi, bagian yang satu ini mempunyai fungsi penting bagi sebuah jembatan. Tanpa adanya expansion joint, jembatan mungkin tidak fungsional atau bahkan membahayakan kendaraan yang melintas di atasnya. Sambungan ekspansi tersebut bekerja dengan mengikuti gerakan jembatan secara horizontal ketika dilintasi oleh kendaraan atau ketika munculnya beban muai dan susut. Sambungan ini juga dapat memberikan ruang gerak pada elastomer jembatan. Expansion joint terdiri dari beberapa jenis yang digunakan untuk keperluan berbeda.

Sebuah konstruksi jembatan mempunyai struktur yang didesain sedemikian rupa sehingga mampu menahan getaran serta menopang kendaraan yang melintas. Salah satu bagian yang wajib ada dalam pembangunan jembatan adalah expansion joint atau siar muai. Biasa juga disebut sebagai sambungan ekspansi jembatan, bagian ini berperan penting untuk menjaga agar jembatan tetap aman untuk dilewati. Sesuai dengan namanya, expansion joint merupakan sambungan yang terdapat pada badan jembatan. Sambungan ini berfungsi untuk mengakomodasi gerakan yang terjadi pada superstruktur jembatan ketika dilintasi oleh kendaraan atau akibat kondisi thermal seperti muai dan susut. Dengan adanya sambungan tersebut, bentuk jembatan tidak berubah dan tetap aman untuk dilalui oleh pengendara.

Kegagalan

Kegagalan sambungan ekspansi dapat terjadi karena berbagai alasan, tetapi pengalaman menunjukkan bahwa kegagalan terbagi dalam beberapa kategori berbeda. Daftar ini termasuk, tetapi tidak terbatas pada: kerusakan pengiriman dan penanganan, pemasangan yang tidak benar/perlindungan yang tidak memadai, selama/setelah pemasangan, pengangkuran, pengarahan, dan penopang sistem yang tidak tepat, kegagalan jangkar dalam servis, korosi, tekanan berlebih pada sistem, kelebihan bellow defleksi, torsi, bellow erosi, dan partikel di bellow konvolusi membatasi gerakan yang tepat.

Ada berbagai tindakan yang dapat dilakukan untuk mencegah dan meminimalkan kegagalan sambungan ekspansi. Selama pemasangan, cegah kerusakan pada bellow dengan mengikuti petunjuk yang diberikan oleh pabrikan secara hati-hati. Setelah pemasangan, periksa dengan hati-hati seluruh sistem perpipaan untuk melihat apakah ada kerusakan yang terjadi selama pemasangan, apakah sambungan ekspansi berada di lokasi yang benar, dan apakah arah aliran dan posisi sambungan ekspansi sudah benar. Selain itu, periksa sambungan ekspansi secara berkala selama masa pengoperasian sistem untuk memeriksa korosi eksternal, pelonggaran pengencang berulir, dan kerusakan jangkar, pemandu, dan perangkat keras lainnya.
